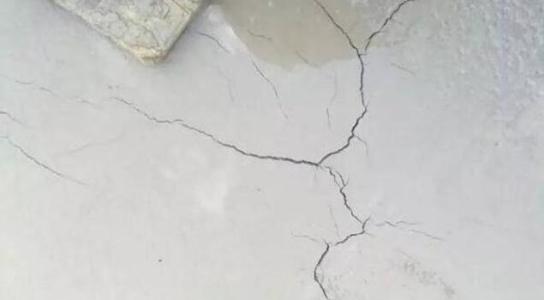

1、塑性收縮裂縫

現(xiàn)象： 在結(jié)構(gòu)表面出現(xiàn)形狀不規(guī)則長(zhǎng)短不一，互不連貫，類似干燥的泥漿面。大多在砼澆筑初期（澆筑后4h左右），當(dāng)砼本身與外界氣溫相差懸殊，或本身溫度長(zhǎng)時(shí)間過高（400以上）而氣候很干燥的情況下出現(xiàn)。塑性裂縫又稱龜裂，嚴(yán)格講屬于干縮裂縫，出現(xiàn)很普遍。 原因： 1）砼澆筑后，表面沒有及時(shí)覆蓋，受風(fēng)吹日曬，表面游離水分蒸發(fā)過快，產(chǎn)生急劇的體積收縮，而此時(shí)混凝土早期強(qiáng)度低，不能抵抗這種變形應(yīng)力而導(dǎo)致開裂。 2）使用收縮率較大的水泥，水泥用量過多或使用過量的粉砂； 3）砼水灰比過大，模板過于干燥。 預(yù)防： 1）配制砼時(shí)，嚴(yán)格控制水灰比和水泥用量，選擇級(jí)配良好的石子，減小空隙率和砂率要振搗密實(shí)，以減少收縮量，提高砼抗裂強(qiáng)度； 2）砼澆筑前將基層和模板澆水濕透； 3）在氣溫高、溫度低或風(fēng)速大的天氣下施工，砼澆筑后，應(yīng)及時(shí)進(jìn)行噴水養(yǎng)護(hù)，使其保持濕潤(rùn)大體積砼澆完一段，養(yǎng)護(hù)一段要加強(qiáng)表面的抹壓和養(yǎng)護(hù)工作； 4）砼養(yǎng)護(hù)可采用表面噴氯偏乳液養(yǎng)護(hù)劑，或覆蓋草袋、塑實(shí)薄膜等方法當(dāng)表面發(fā)現(xiàn)微細(xì)裂縫時(shí)，應(yīng)及時(shí)抹壓一次，再覆蓋養(yǎng)護(hù)； 5）設(shè)擋風(fēng)設(shè)施。 2、干燥收縮裂縫 現(xiàn)象： 裂縫為表面性的，寬度較細(xì)，多在0.05—0.2mm之間。其走向縱橫交錯(cuò)，沒有規(guī)律性較薄的梁、板類構(gòu)件（或桁架桿件），多沿短方向分布；整體性結(jié)構(gòu)多發(fā)生在結(jié)構(gòu)變截面處；平面裂縫多延伸到變截面部位或塊體邊緣，大體積混凝土在平面曾位較為多見，但側(cè)面也常出現(xiàn)；預(yù)制構(gòu)件多產(chǎn)生在箍筋位置。亦稱“干縮裂縫” 原因： 1）砼成型后，養(yǎng)護(hù)不當(dāng)； 2）砼構(gòu)件長(zhǎng)期露天堆放，表面濕度經(jīng)常發(fā)生劇烈變化； 3）采用含泥量大的粉砂配制混凝土； 4）混凝土經(jīng)過度振搗，表面形成水泥含量較多的砂漿層。 5）后張法預(yù)應(yīng)力構(gòu)件露天生產(chǎn)后久不張拉等。 預(yù)防： 1）控制水泥用量、水灰比和砂率；砼振搗密實(shí)，并注意對(duì)板面進(jìn)行抹壓，可在砼初凝后，終凝前進(jìn)行二次抹壓，以提高砼抗拉強(qiáng)度，減少收縮量； 2）加強(qiáng)混凝土早期養(yǎng)護(hù)，并適當(dāng)延長(zhǎng)養(yǎng)護(hù)時(shí)間。長(zhǎng)期露天堆放的預(yù)制構(gòu)件，可覆蓋草簾、草袋，避免曝曬，并定期適當(dāng)灑水，保持濕潤(rùn)。薄壁構(gòu)件則應(yīng)在陰涼地方堆放并覆蓋，避免發(fā)生過大溫度變化。 3、溫度裂縫 現(xiàn)象： 表面溫度裂縫走向無(wú)一定規(guī)律性；梁板式或長(zhǎng)度尺寸較大的結(jié)構(gòu)，裂縫多平生于短邊；大面積結(jié)構(gòu)裂縫常縱橫交錯(cuò)。深進(jìn)的和貫穿的濕度裂縫，一般與短邊方向平行或接近于平行，裂縫沿全長(zhǎng)分段出現(xiàn)，中間較密。裂縫寬度大小不一，一般在0.5mm以下，裂縫寬度沿全長(zhǎng)沒有多大變化。溫度裂縫多發(fā)生在施工期間，縫寬受溫度變化影響較明顯，冬季較寬，夏季較細(xì)。沿?cái)嗝娓叨?，裂縫大多呈上寬下窄狀，個(gè)別也有下寬上窄的情況，上下邊緣區(qū)配筋較多的結(jié)構(gòu)，有時(shí)也出現(xiàn)中間寬兩端窄的梭形裂縫. 原因： 1）砼內(nèi)外溫差大，特別是大體積砼； 2）深進(jìn)的各貫穿的溫度裂縫多由于結(jié)構(gòu)降溫差較大，受到外界的約束而引起的; 3）采用蒸汽養(yǎng)護(hù)的預(yù)制構(gòu)件，混凝土降溫制度控制不嚴(yán)，降溫過速。 預(yù)防： 1）采用低熱或中熱水泥配制砼，以減小水化熱量； 2）選用良好級(jí)配的骨料，降低水灰比；加強(qiáng)振搗； 3）也可在砼中摻加緩凝劑，減緩澆筑速度，以利于散熱； 4）選用合理的砼澆筑順序及分層厚度； 5）加強(qiáng)砼的養(yǎng)護(hù)及保溫； 6）制定降溫措施； 4、不均勻沉陷裂縫 現(xiàn)象： 多屬貫穿性裂縫，其直向與沉陷情況有關(guān)，有的在上部，有的在下部，一般與地面垂直或呈300—400角方向發(fā)展。較大的不均勻沉陷裂縫，往往上下或左右有一定的差距，裂縫寬度受溫度變化影響小，因荷載大小而異，且與不均勻沉降值成比例。 地基未經(jīng)夯實(shí)引起沉陷 原因： 1）結(jié)構(gòu)、構(gòu)件下面的地基未經(jīng)夯實(shí)和必要的加固處理，砼澆筑后，地基因浸水引起不均勻沉降； 2）平臥生產(chǎn)的預(yù)制構(gòu)件（如屋架、梁等）由于側(cè)向旬度較差，在統(tǒng)弦、腹桿或梁的側(cè)面常出現(xiàn)裂縫； 3）模板剛度不足，支撐間距過大或支撐底部松動(dòng)，以及過早拆模，也常導(dǎo)致不均勻沉陷裂縫出現(xiàn); 預(yù)防： 1）對(duì)松軟土、填土地基應(yīng)進(jìn)行必要的夯（壓）實(shí)和加固 2）避免直接在松軟土或填土上制作預(yù)制構(gòu)件，或經(jīng)壓夯實(shí)處理后作預(yù)制場(chǎng)地； 3）模板應(yīng)支撐牢固，保證有足夠強(qiáng)度各剛度，并使地基受力均勻。拆模板進(jìn)間不能過早，應(yīng)按規(guī)定執(zhí)行； 4）構(gòu)件制作場(chǎng)地周圍就作好排水措施，并注意防止水管漏水或養(yǎng)護(hù)水浸泡地基。 5、撞擊裂縫 現(xiàn)象： 裂縫有水平的、垂直的和斜向的，裂縫的部位和走向隨受到撞擊荷載的作用點(diǎn)、大小和方向而異；裂縫寬度、深度和長(zhǎng)度不一，無(wú)一定規(guī)律性。 原因： 1）拆模時(shí)受外力撞擊； 2）拆模過早或拆模方法不當(dāng) 預(yù)防： 1）現(xiàn)澆結(jié)構(gòu)成型和拆模應(yīng)防止受到各種施工荷載的撞擊和振動(dòng)； 2）達(dá)到拆模強(qiáng)度后，方可進(jìn)行拆模； 3）拆模應(yīng)按規(guī)定的方法及程序進(jìn)行； 4）在砼結(jié)構(gòu)未達(dá)到設(shè)計(jì)強(qiáng)度前，其上避免堆放大量的堆重 6、凍脹裂縫 現(xiàn)象： 結(jié)構(gòu)構(gòu)件表面沿主筋、箍筋方向出現(xiàn)寬窄不一的裂縫，深度一般到主筋，周圍砼酥松、剝落。 原因： 冬期施工砼結(jié)構(gòu)構(gòu)件未保溫砼早期遭受凍結(jié)，將表層砼凍脹，解凍后鋼筋部位變形仍不能恢復(fù)，而出現(xiàn)裂縫、剝落。 預(yù)防： 1）冬期施工時(shí)，配置砼應(yīng)采用普通水泥，低水灰比，并摻適量早強(qiáng)抗凍劑； 2）對(duì)砼進(jìn)行蓄熱保溫或加熱養(yǎng)護(hù)。
