熱浪襲人的夏季，不光白天氣溫高，而且雨水大，同時(shí)水分的蒸發(fā)量大，對于此時(shí)在建的工程來講，可謂煩惱頗多。首當(dāng)其沖的便是新澆筑混凝土工程有可能出現(xiàn)干燥過快、凝結(jié)速度快、強(qiáng)度降低、產(chǎn)生許多裂縫等現(xiàn)象，從而影響了混凝土結(jié)構(gòu)本身的質(zhì)量。因此，炎熱夏季，為了不影響工程質(zhì)量，在進(jìn)行混凝土施工時(shí)，應(yīng)該采取不同以往的施工措施。

酷暑天混凝土具體施工措施分為幾個(gè)方面：

1.原材料

拌合水應(yīng)采用自來水或無害的地下水，工業(yè)廢水或含有油污、皂類、糖類、酸堿度高的水不能作為拌合用水。砂、石料應(yīng)不含泥土、石粉，符合混凝土用砂、石要求的規(guī)定。此外，在酷暑高溫下，砂、石料必須采取遮陽、灑水等措施，以降低使用溫度，同時(shí)保證配合比中水膠比的準(zhǔn)確性。攪拌、運(yùn)輸?shù)仁┕ぴO(shè)備也盡可能避免曝曬，并在操作前灑水降溫。

2. 預(yù)配試驗(yàn)、配合比

混凝土中，水泥在使用時(shí)，由于不同工程、不同結(jié)構(gòu)、不同部位等要求不同，要預(yù)先進(jìn)行配比實(shí)驗(yàn)，確定佳配合比；使用新的外加劑品種或外加劑摻量發(fā)生變化時(shí)，也要進(jìn)行預(yù)配試驗(yàn)，盡量選擇適應(yīng)性好的外加劑品種，以確?；炷临|(zhì)量穩(wěn)定合格。

3.澆筑過程降溫控制

澆筑前

應(yīng)將澆筑混凝土所接觸的地基和模板，在施工前采取灑水等方法，降低表面溫度。

澆筑中

混凝土澆筑入模溫度應(yīng)控制在30℃以下，施工時(shí)間，應(yīng)盡可能安排在夜間或陰天等溫度較低時(shí)緊湊進(jìn)行，且混凝土振搗一定要密實(shí)。澆筑時(shí)混凝土的自由落距應(yīng)不大于2m，振搗應(yīng)均勻、密實(shí)，做到不漏振、不欠振、不過振。為了消除混凝土沉縮和塑性收縮產(chǎn)生的表面裂縫，初凝前應(yīng)在混凝土表面進(jìn)行二次振搗。水平結(jié)構(gòu)混凝土表面終凝前應(yīng)適時(shí)壓實(shí)抹平，必要時(shí)還應(yīng)先用鐵滾筒壓兩遍以上，以防產(chǎn)生收縮裂縫。

澆筑后

澆筑好的混凝土結(jié)構(gòu)應(yīng)及時(shí)進(jìn)行二次抹面和表面收光，以防止和減少微細(xì)裂紋產(chǎn)生，如仍在塑性狀態(tài)時(shí)出現(xiàn)裂紋應(yīng)及時(shí)進(jìn)行抹壓，并應(yīng)加快混凝土的修整速度，修整時(shí)可用噴霧器灑少量水，防止表面裂紋，但不能直接向混凝土表面灑水。

4.后期養(yǎng)護(hù)

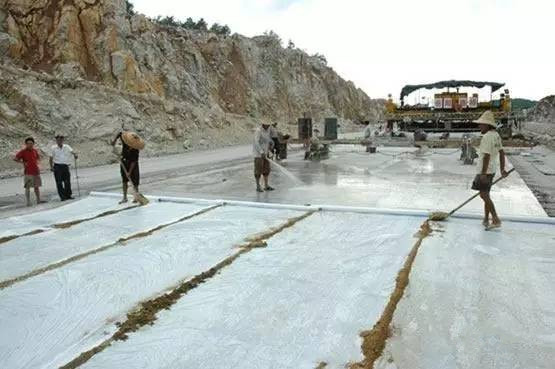

在澆筑結(jié)束后，應(yīng)該注意后期的高溫天氣養(yǎng)護(hù)工作，可以采用覆蓋塑料薄膜防水分蒸發(fā)，也可以采用表面蓋麻袋并澆水等方法，使混凝土后期處于潮濕的狀態(tài)下，養(yǎng)護(hù)期不得少于半個(gè)月。墻、柱、梁部位混凝土在側(cè)模拆除后，為防止混凝土表面產(chǎn)生干燥裂縫，應(yīng)及時(shí)在混凝土表面涂刷養(yǎng)護(hù)液。

注意：對由于環(huán)境溫濕度差而有可能引發(fā)裂縫的板式結(jié)構(gòu)，要注意降低板兩側(cè)的溫濕度差，避免因溫差太大造成的混凝土體積不均勻收縮而產(chǎn)生表面裂縫。

5.防雨措施

夏季多雨時(shí)期，由于在澆筑梁、柱、墻時(shí)，雨水的淋入會稀釋混凝土中的水泥漿體，導(dǎo)致混凝土水灰比提高，振搗時(shí)易出現(xiàn)水泥漿體大量上浮、骨料下沉，從而導(dǎo)致強(qiáng)度下降；澆筑道路、地坪時(shí)，雨水的沖刷會使混凝土中的水泥漿體大量流失，造成結(jié)構(gòu)表層出現(xiàn)麻面或泛砂，并使混凝土強(qiáng)度下降。因此，多雨時(shí)期，澆筑混凝土?xí)r，應(yīng)采取防雨措施。
